聚四氟乙烯薄膜的等離子表面改性處理
文章導(dǎo)讀：我們都知道聚四氟乙烯薄膜表面光滑，附著力差，如果不做處理，很難粘得上。常見的處理方法是使用專門的含氟粘接劑或者用鈉萘溶液對表面進(jìn)行改性，前者的使用成本偏高，并且普適性不夠好；后者則因采用化學(xué)溶液浸泡，對環(huán)保和人身都不友好。有沒有一種工藝，可以做到兩全其美呢？答案是肯定的，那就是近年來興起的等離子表面處理工藝。等離子表面處理工藝能用于哪些聚四氟乙烯膜的處理，對聚四氟乙烯膜的改性效果到底如何？
我們都知道聚四氟乙烯薄膜表面光滑，附著力差，如果不做處理，很難粘得上。常見的處理方法是使用專門的含氟粘接劑或者用鈉萘溶液對表面進(jìn)行改性，前者的使用成本偏高，并且普適性不夠好；后者則因采用化學(xué)溶液浸泡，對環(huán)保和人身都不友好。有沒有一種工藝，可以做到兩全其美呢？答案是肯定的，那就是近年來興起的等離子表面處理工藝。等離子清洗機(jī)的表面處理工藝能用于哪些聚四氟乙烯膜的處理，對聚四氟乙烯膜的改性效果到底如何？
聚四氟乙烯薄膜（PTFE Film）業(yè)界有多種叫法，例如氟塑膜、鐵氟龍膜、特氟龍膜等，是由懸浮聚四氟乙烯樹脂經(jīng)過模壓、燒結(jié)、冷卻成毛坯，再經(jīng)車削，壓延制成。根據(jù)應(yīng)用場景需要，會添加或者復(fù)合不同的材料制成不同顏色和特性的薄膜系列，可分為純聚四氟乙烯薄膜、彩色聚四氟乙烯薄膜、聚四氟乙烯活化膜和F46薄膜等幾大類。
其中聚四氟乙烯活化膜還可細(xì)分為：加入紅色顏料和玻璃纖維的聚四氟乙烯薄膜；加入石墨或者碳粉的聚四氟乙烯薄膜；加入陶瓷粉末的聚四氟乙烯薄膜。
聚四氟乙烯薄膜本身就比較難處理，添加或復(fù)合了其它材料成分，就要綜合考慮相關(guān)材料的化學(xué)特性，對應(yīng)調(diào)整等離子表面改性的工藝參數(shù)。聚四氟乙烯薄膜經(jīng)過等離子處理后表面能降低了，水滴角變小了，但是聚四氟乙烯薄膜還是無法粘接或者粘接力不夠，而且等離子表面改性后的聚四氟乙烯薄膜粘接效果如何，沒辦法用達(dá)因值和水滴角測試的手段去衡量，必須要在使用場景中去驗(yàn)證。
針對不同材料成分的聚四氟乙烯薄膜，我們從材料特性和等離子工藝分析入手，進(jìn)行了大量的實(shí)驗(yàn)，優(yōu)化了一系列的解決方案。舉例：填充陶瓷粉的聚四氟乙烯膜等離子表面活化與鈉萘溶液處理的對比。

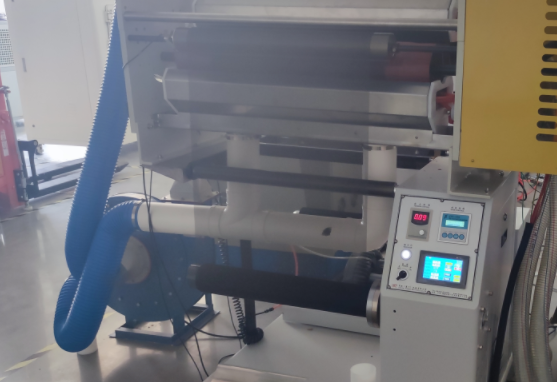

首先將要處理的聚四乙烯薄膜放置在真空腔體內(nèi)，然后關(guān)上真空腔室的門抽真空至20-50Pa，通入一定比例優(yōu)選過的工藝氣體，待真空度穩(wěn)定后開啟等離子發(fā)生器進(jìn)行放電，根據(jù)需要設(shè)定功率和處理時(shí)間；等離子體放電完成后，回沖壓縮空氣進(jìn)行破空，就可以打開腔室門取出聚四氟乙烯薄膜。
之后可以借助聚四氟乙烯薄膜在等離子表面活化前后水滴接觸角度數(shù)的變化來了解等離子活化處理的效果。
聚四氟乙烯薄膜分別采用等離子表面活化處理和鈉萘溶液處理，其處理的效果有所差別，使用鈉萘溶液處理后，一般拉力值在4-5N/cm之間，時(shí)效性和粘接力都不錯(cuò)，但是材料處理均勻性不夠好，UV光照老化測試過不了。
對聚四氟乙烯薄膜進(jìn)行等離子表面活化處理，用萬能測試機(jī)做180度剝離力測試，拉力值達(dá)到9N/cm以上；UV光照老化測試1000小時(shí)后仍然不會剝離，并且拉力值保持變化不大，在既定的范圍，等離子表面活化后粘接效果合格。此外，聚四氟乙烯薄膜的等離子表面活化工藝參數(shù)是可以進(jìn)行繼續(xù)優(yōu)化的。
其中聚四氟乙烯活化膜還可細(xì)分為：加入紅色顏料和玻璃纖維的聚四氟乙烯薄膜；加入石墨或者碳粉的聚四氟乙烯薄膜；加入陶瓷粉末的聚四氟乙烯薄膜。
針對不同材料成分的聚四氟乙烯薄膜，我們從材料特性和等離子工藝分析入手，進(jìn)行了大量的實(shí)驗(yàn)，優(yōu)化了一系列的解決方案。舉例：填充陶瓷粉的聚四氟乙烯膜等離子表面活化與鈉萘溶液處理的對比。
首先將要處理的聚四乙烯薄膜放置在真空腔體內(nèi)，然后關(guān)上真空腔室的門抽真空至20-50Pa，通入一定比例優(yōu)選過的工藝氣體，待真空度穩(wěn)定后開啟等離子發(fā)生器進(jìn)行放電，根據(jù)需要設(shè)定功率和處理時(shí)間；等離子體放電完成后，回沖壓縮空氣進(jìn)行破空，就可以打開腔室門取出聚四氟乙烯薄膜。
聚四氟乙烯薄膜分別采用等離子表面活化處理和鈉萘溶液處理，其處理的效果有所差別，使用鈉萘溶液處理后，一般拉力值在4-5N/cm之間，時(shí)效性和粘接力都不錯(cuò)，但是材料處理均勻性不夠好，UV光照老化測試過不了。
對聚四氟乙烯薄膜進(jìn)行等離子表面活化處理，用萬能測試機(jī)做180度剝離力測試，拉力值達(dá)到9N/cm以上；UV光照老化測試1000小時(shí)后仍然不會剝離，并且拉力值保持變化不大，在既定的范圍，等離子表面活化后粘接效果合格。此外，聚四氟乙烯薄膜的等離子表面活化工藝參數(shù)是可以進(jìn)行繼續(xù)優(yōu)化的。
下一篇：電漿刻蝕機(jī) 上一篇：全自動(dòng)等離子表面處理機(jī)
蘇公網(wǎng)安備 32058302002178號
