等離子處理在半導體封裝芯片工藝中的應用
文章導讀：等離子處理是一種重要的半導體封裝芯片工藝技術。等離子處理可以清洗材料表面、改善粘附性、修飾化學性質、制備封裝材料等，提高封裝可靠性。但等離子處理技術也存在一些缺點，需要在實際應用中加以考慮。未來，隨著半導體封裝芯片工藝的不斷發展，等離子處理技術也將不斷完善和創新，為半導體封裝芯片的高可靠性提供更好的保障。
等離子處理在半導體封裝芯片工藝中應用廣泛，主要包括以下幾個方面

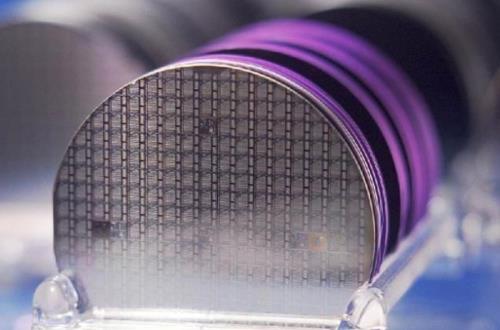

(1) 清洗半導體芯片表面等離子處理可以清除半導體芯片表面的有機物、保證芯片表面的干凈和光滑，提高粘附性和可靠性。
(2) 改善半導體芯片表面的粘附性等離子處理可以改善半導體芯片表面的粘附性，提高芯片與封裝材料之間的粘附強度，從而提高封裝可靠性。
(3) 修飾半導體芯片表面的化學性質等離子處理可以通過改變半導體芯片表面的化學性質，使其具有親水性或疏水性，從而控制封裝材料的潤濕性和粘附性，提高封裝可靠性。
(4) 制備封裝材料等離子體技術可以制備封裝材料，如氮化硅膜、非晶硅薄膜等。
等離子處理的優缺點
等離子處理技術具有以下優點
(1) 清潔度高等離子處理可以清除材料表面的有機物、保證材料表面的干凈和光滑。
(2) 精度高等離子處理可以控制材料表面的化學性質、粘附性和潤濕性等，從而滿足不同應用需求。
(3) 穩定性好等離子處理技術可以控制等離子體的產生和作用時間，從而保證處理效果的穩定性。
(4) 成本低等離子處理技術成本低，可以在大規模生產中應用。
等離子處理技術也存在一些缺點
(1) 設備要求高等離子處理設備需要高壓、高頻電源等，設備成本較高。
(2) 處理時間較長等離子處理時間較長，需要數十分鐘到數小時的處理時間。
(3) 損傷材料表面等離子處理過程中，等離子體對材料表面會產生一定的損傷，可能影響材料的性能。
等離子處理是一種重要的半導體封裝芯片工藝技術。等離子處理可以清洗材料表面、改善粘附性、修飾化學性質、制備封裝材料等，提高封裝可靠性。但等離子處理技術也存在一些缺點，需要在實際應用中加以考慮。未來，隨著半導體封裝芯片工藝的不斷發展，等離子處理技術也將不斷完善和創新，為半導體封裝芯片的高可靠性提供更好的保障。
