BGA芯片基板等離子表面處理
文章導讀：BGA（Ball Grid Array，球柵陣列）芯片基板的等離子表面處理是一種重要的工藝，用于改善基板表面性能，以提高芯片封裝的質量和可靠性。
BGA（Ball Grid Array，球柵陣列）芯片基板的等離子表面處理是一種重要的工藝，用于改善基板表面性能，以提高芯片封裝的質量和可靠性。以下是關于 BGA 芯片基板等離子表面處理的詳細介紹：
處理目的
提高表面清潔度：去除基板表面在制造過程中殘留的有機物、油污、灰塵以及脫模劑等雜質，這些雜質會影響后續封裝材料與基板的結合力，通過等離子處理可確保表面達到極高的清潔度。
增加表面粗糙度：通過等離子體的轟擊作用，使基板表面形成微觀的粗糙結構，增大表面面積，從而提高封裝材料與基板之間的機械咬合程度，增強結合力。
改善表面化學性質：在基板表面引入羥基、氨基等活性官能團，提高表面能，使表面由疏水性變?yōu)橛H水性或具有更好的極性，有利于封裝材料在基板表面的均勻鋪展和良好附著。

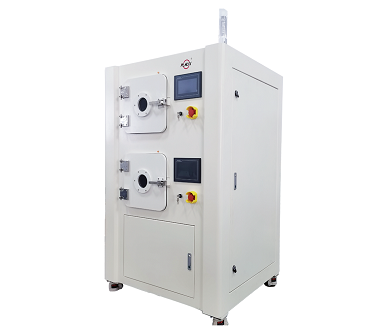

處理過程
預處理：將 BGA 芯片基板進行初步清潔，去除較大的顆粒和明顯的污染物，然后放入等離子處理設備的真空腔室內。
抽真空：啟動真空泵，將腔室內的空氣抽出，形成真空環境，一般真空度需達到一定水平，以確保等離子體產生的穩定性和處理效果的一致性。
通入氣體：向腔室內通入適量的等離子體工作氣體，如氧氣、氬氣、氮氣等。不同的氣體具有不同的作用，例如氧氣主要用于去除有機物雜質，氬氣常用于表面濺射清洗和粗糙化，氮氣可用于引入含氮的活性官能團。
產生等離子體：通過射頻、微波或直流等電源激發方式，使工作氣體電離產生等離子體。等離子體中包含大量的電子、離子、自由基等活性粒子，這些粒子與基板表面發生物理和化學作用。
表面處理：在等離子體的作用下，基板表面的雜質被分解、濺射去除，同時表面的分子結構發生改變，形成粗糙表面并引入活性官能團。處理時間和功率等參數根據基板的材料、表面狀況以及具體的處理要求進行優化調整。
后處理：處理完成后，關閉電源，停止通入氣體，將腔室內的氣體排出，然后取出基板。此時的基板表面已具備良好的清潔度、粗糙度和化學活性，可直接進入后續的封裝工藝。
處理效果評估
表面清潔度檢測：使用光學顯微鏡、掃描電子顯微鏡（SEM）等觀察基板表面，檢查是否還有殘留的雜質顆粒。也可以采用接觸角測量儀測量表面接觸角，若接觸角明顯減小，表明表面清潔度提高，親水性增強。
粗糙度測量：利用原子力顯微鏡（AFM）或輪廓儀等儀器測量基板表面的粗糙度參數，如平均粗糙度（Ra）、最大高度（Rz）等，評估等離子處理對表面粗糙度的改善程度。
結合力測試：通過進行拉力測試、剪切測試等實驗，評估封裝材料與經過等離子處理的基板之間的結合強度，確保處理后的基板能夠滿足芯片封裝的可靠性要求。
注意事項
工藝參數優化：不同類型的 BGA 芯片基板材料和封裝要求需要不同的等離子處理工藝參數。因此，在實際應用中，需要通過實驗和測試來優化處理氣體種類、流量、處理時間、功率等參數，以達到最佳的處理效果。
均勻性控制：確保等離子體在基板表面均勻分布，以實現一致的處理效果。這需要合理設計等離子處理設備的電極結構、氣體分布系統等，同時對腔室內的電場、氣流等進行精確控制。
避免過度處理：雖然等離子處理可以改善基板表面性能，但過度處理可能會導致基板表面損傷、材料性能下降等問題。例如，過度的等離子體轟擊可能會使基板表面的銅箔線路受到腐蝕，影響電氣性能。因此，要嚴格控制處理時間和功率，避免對基板造成不良影響。
提高表面清潔度：去除基板表面在制造過程中殘留的有機物、油污、灰塵以及脫模劑等雜質，這些雜質會影響后續封裝材料與基板的結合力，通過等離子處理可確保表面達到極高的清潔度。
增加表面粗糙度：通過等離子體的轟擊作用，使基板表面形成微觀的粗糙結構，增大表面面積，從而提高封裝材料與基板之間的機械咬合程度，增強結合力。
改善表面化學性質：在基板表面引入羥基、氨基等活性官能團，提高表面能，使表面由疏水性變?yōu)橛H水性或具有更好的極性，有利于封裝材料在基板表面的均勻鋪展和良好附著。

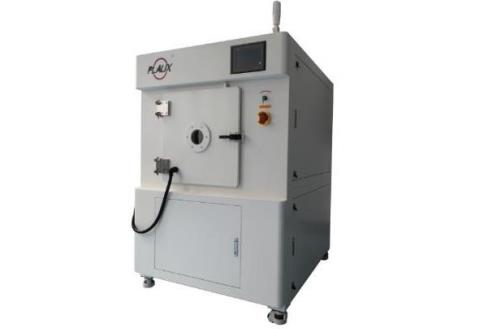

處理過程
預處理：將 BGA 芯片基板進行初步清潔，去除較大的顆粒和明顯的污染物，然后放入等離子處理設備的真空腔室內。
抽真空：啟動真空泵，將腔室內的空氣抽出，形成真空環境，一般真空度需達到一定水平，以確保等離子體產生的穩定性和處理效果的一致性。
通入氣體：向腔室內通入適量的等離子體工作氣體，如氧氣、氬氣、氮氣等。不同的氣體具有不同的作用，例如氧氣主要用于去除有機物雜質，氬氣常用于表面濺射清洗和粗糙化，氮氣可用于引入含氮的活性官能團。
產生等離子體：通過射頻、微波或直流等電源激發方式，使工作氣體電離產生等離子體。等離子體中包含大量的電子、離子、自由基等活性粒子，這些粒子與基板表面發生物理和化學作用。
表面處理：在等離子體的作用下，基板表面的雜質被分解、濺射去除，同時表面的分子結構發生改變，形成粗糙表面并引入活性官能團。處理時間和功率等參數根據基板的材料、表面狀況以及具體的處理要求進行優化調整。
后處理：處理完成后，關閉電源，停止通入氣體，將腔室內的氣體排出，然后取出基板。此時的基板表面已具備良好的清潔度、粗糙度和化學活性，可直接進入后續的封裝工藝。
表面清潔度檢測：使用光學顯微鏡、掃描電子顯微鏡（SEM）等觀察基板表面，檢查是否還有殘留的雜質顆粒。也可以采用接觸角測量儀測量表面接觸角，若接觸角明顯減小，表明表面清潔度提高，親水性增強。
粗糙度測量：利用原子力顯微鏡（AFM）或輪廓儀等儀器測量基板表面的粗糙度參數，如平均粗糙度（Ra）、最大高度（Rz）等，評估等離子處理對表面粗糙度的改善程度。
結合力測試：通過進行拉力測試、剪切測試等實驗，評估封裝材料與經過等離子處理的基板之間的結合強度，確保處理后的基板能夠滿足芯片封裝的可靠性要求。
注意事項
工藝參數優化：不同類型的 BGA 芯片基板材料和封裝要求需要不同的等離子處理工藝參數。因此，在實際應用中，需要通過實驗和測試來優化處理氣體種類、流量、處理時間、功率等參數，以達到最佳的處理效果。
均勻性控制：確保等離子體在基板表面均勻分布，以實現一致的處理效果。這需要合理設計等離子處理設備的電極結構、氣體分布系統等，同時對腔室內的電場、氣流等進行精確控制。
避免過度處理：雖然等離子處理可以改善基板表面性能，但過度處理可能會導致基板表面損傷、材料性能下降等問題。例如，過度的等離子體轟擊可能會使基板表面的銅箔線路受到腐蝕，影響電氣性能。因此，要嚴格控制處理時間和功率，避免對基板造成不良影響。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
