普樂斯的射頻真空等離子表面處理設備陽極鞘層知識點
文章導讀：射頻真空等離子表面處理設備已經被廣泛應用于各種工業領域，包括等離子體材料表面改性、等離子體聚合、等離子體刻蝕等工藝中。關于射頻真空等離子表面處理設備的陽極鞘層，在專業知識點中還是比較重要的，對大多數朋友來講可能還是比較的陌生，今天我們普樂斯整理的一些內容分享給大家。

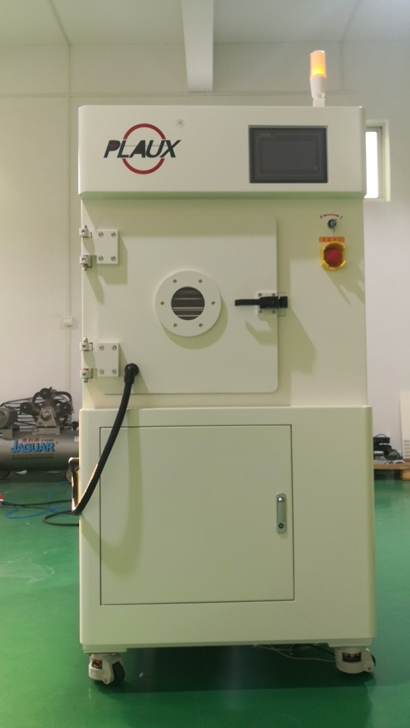

射頻真空等離子表面處理設備已經被廣泛應用于各種工業領域，包括等離子體材料表面改性、等離子體聚合、等離子體刻蝕等工藝中。關于射頻真空等離子表面處理設備的陽極鞘層，在專業知識點中還是比較重要的，對大多數朋友來講可能還是比較的陌生，今天我們普樂斯整理的一些內容分享給大家。
為了方便大家能夠充分理解，我們統一下概念，這里所講的陽極，對于射頻真空等離子表面處理設備就是接地極；而陰極，則是接射頻的饋入電極。

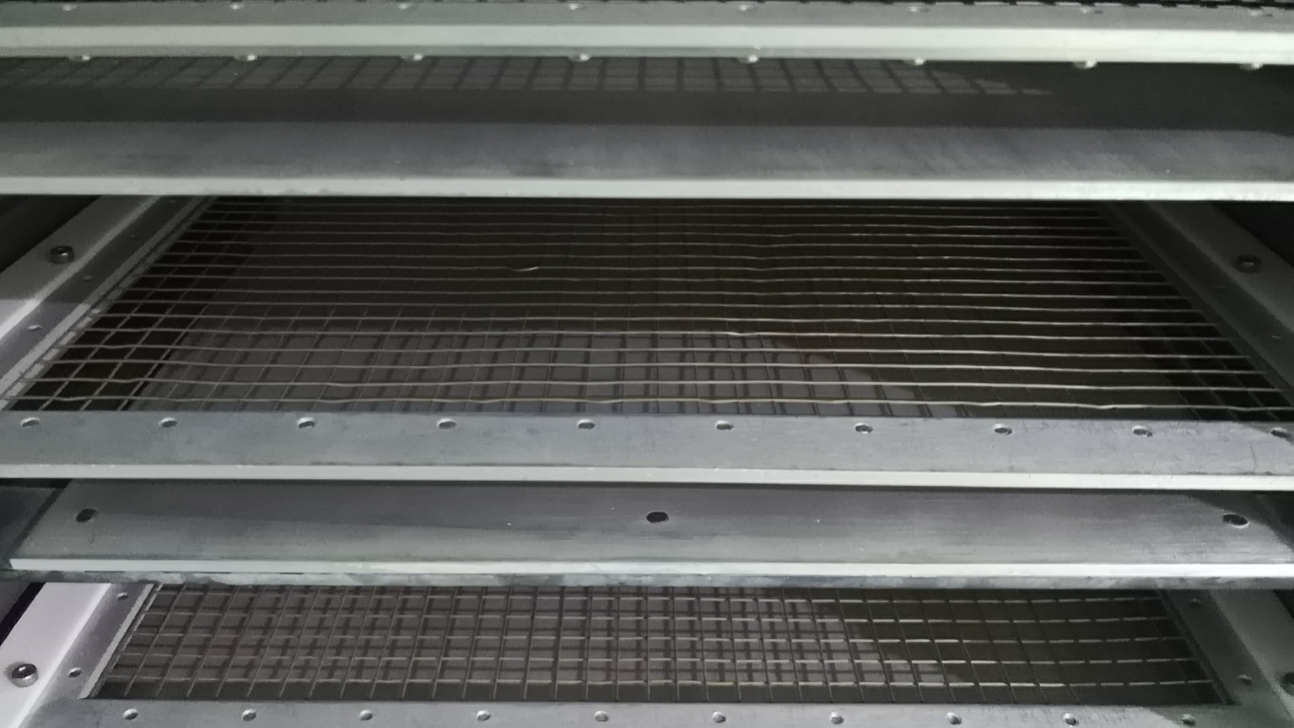

1 射頻真空等離子表面處理設備陽極鞘層的結構
射頻真空等離子表面處理設備陽極鞘層主要是由過渡區和德拜屏蔽層構成的。
1-1除鞘電壓的大小之外，陽極鞘層本質上與浮置基板前的等離子體鞘大致相同。進入鞘層的離子必須要有kTe/e的能量，因此也有一個準中性的過渡區。
1-2陽極鞘層比陰極鞘層約小1個數量級，厚度很薄，但比按德拜屏蔽求出的德拜長度要大。在陽極鞘中基本上不會發生碰撞，特別是不會發生電離，這一點與陰極鞘層是有所不同，盡管陰極鞘層中電離也很少。
此外由于陽極的鞘電壓相當?shù)停挥屑s10~15V，因此電子密度其實并不等于零，也就沒有陰極鞘層中那樣的空間電荷限制電流區。
2 射頻真空等離子表面處理設備的二次電子發射
2-1陽極鞘層與理想模型的區別在于，陽極也可發射二次電子。通常陽極鞘層的極性是等離子體電位高于陽極電位。在這種情況下，發射的二次電子便成為負輝區的電子源和能量源；但進入負輝區后又會被逆向加速。
2-2撞擊陽極的粒子中，雖然大部分是在負輝區產生的離子、電子和光子，但也有陰極鞘層中產生的高速電
子。這些高速電子在穿越負輝區時并未發生多次碰撞，因而能以相當大的能量撞擊陽極，成了陽極中的一種重要的輸入功率。
2-3負輝區產生的低速電子也同高速電子一起到達陽極。而且一般來說，電子撞擊陽極時的二次電子發射系數 δ 比離子撞擊時的二次電子發射系數 γi大。
具體詳細關于射頻真空等離子表面處理設備的知識我們會再后續的文章中與大家進行分享！
